一、背景概述
鲁商蓝岸丽舍项目位于崂山区松岭路以东、南涯路以北、环牛山路以西、辽阳东路以南。供水系统的水源为供水办松岭路市政管网，经松岭泵站加压调度至高位水池，高位水池通过自流向不同分区进行供水。
由于缺乏信息化手段，业主在供水日常运行中，一旦出现漏损或者爆管问题时，需要花费大量的时间去定位事故发生区域，并且在事故抢修过程中，由于缺乏精准定位，需要关闭高位水池的出水总阀，导致所有的供水地块都会停水，影响供水服务品质。
为有效解决客户供水管网运行中存在漏损难发现、捡漏效率低、调度不科学、运营成本高等问题，利用新一代信息技术把漏损控制在国家规定标准以内，构建精准、高效、安全、长效的供水管网漏损控制模式，启动了鲁商管网漏损分析建设项目。
二、建设内容
本次项目基于分区计量的现代理念，以构建漏损控制长效管理体系为目标，根据鲁商蓝岸丽舍片区管网拓扑结构，将供水管网划分为若干个独立计量单元，利用已有远传流量计和新装压力变送器等建立起一个分区分级水量分析体系，实时掌握管网水量和压力变化规律与趋势，及时发现管网运行中存在的安全隐患，达到提高管网运行安全保障与避免爆管的目的。项目主要主要建设内容包括管网数据采集、建立计量分区、健全管网监测体系和建设管网漏损分析系统四部分。

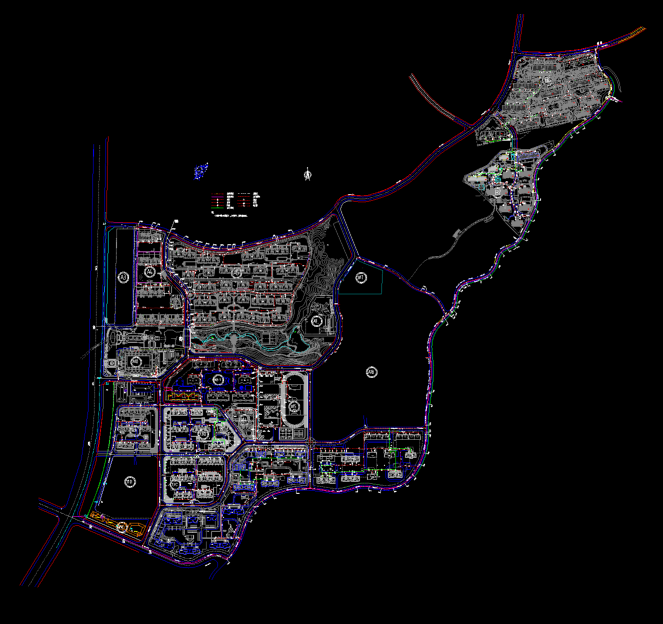

管网数据采集
根据管网的设计图纸和现场探查结合的方式，完善了供水管网GIS数据，并通过可维护管网风险评估系统，建立了动态更新机制。
建立计量分区
本次项目根据管网基础数据和管网拓扑结构，科学制定了分区方案，自下而上建设了23个独立计量区域DMA和1个二级分区的多级计量传递体系，
健全管网监测体系
本次项目在松岭路泵房和各独立计量区域的所有进出水管安装了远传流量计，并在松岭路泵房、高位水池、供水干管和分区进水等节点安装远传压力装置，所有监测数据全部汇入工业物联网统一接入系统。
建设管网漏损分析系统
本次项目基于工业物联网、地理信息系统等技术，建设管网漏损分析系统，致力于让管网漏损控制主动化、及时化、长效化。系统涵盖分区管理、运行监控、水量平衡、漏损分析、爆管分析、业务管理、绩效考核等功能模块，结合工业物联网统一接入系统、管网风险评估系统和营业收费系统等，通过数据业务联动，建立了“摸清家底-风险评估-实时监测-主动控制-绩效考核-科学改造”全流程漏损动态管理体系。
三、重点功能

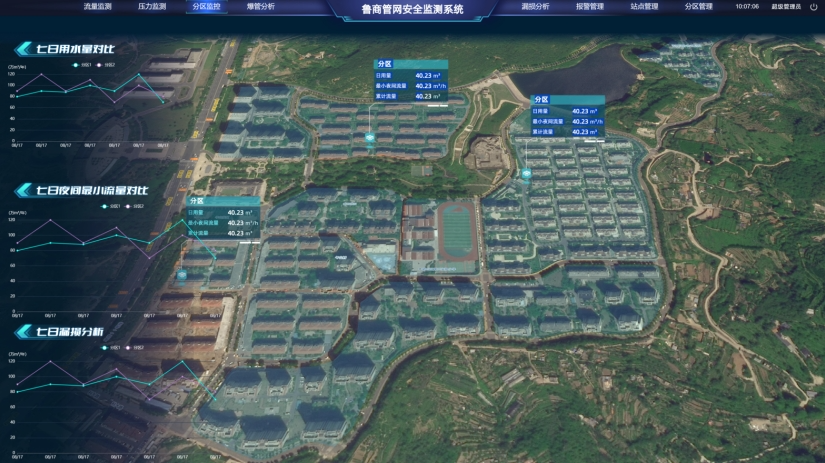

分区管理
系统能够基于规划区域的管网基础数据、管网拓扑结构和管理需求，科学制定分区方案，分阶段建设多层级计量传递体系。

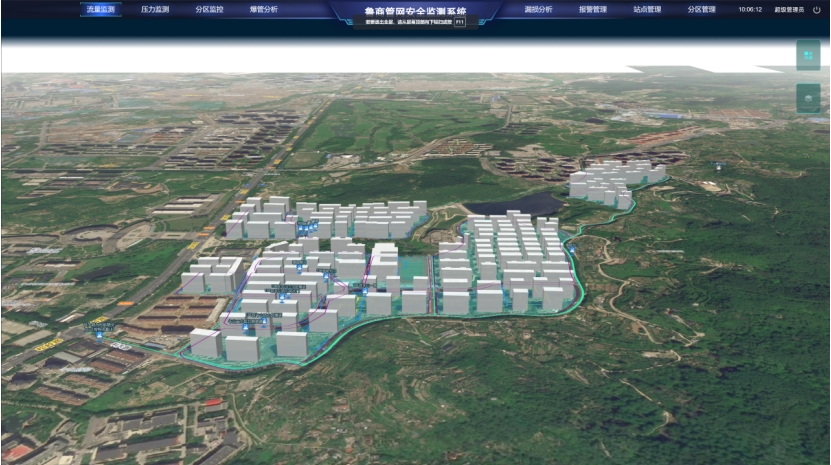

运行监控
系统基于供水管网一张图，建立涵盖压力、流量、水质、渗漏、井盖、消火栓等类型的管网运行感知体系，并提供强大的数据关联分析，事件预警机制，帮助调度人员全面了解供水管网运行情况，确保城市供水安全可靠。
水量平衡
利用管网流量监测数据、结合上下游厂站供水数据，定期计算不同分区的产销差率、漏损率、漏失率等水量平衡指标。
漏损分析
通过最小流量分析、水量平衡法、水量叠加、压差分析等方法，对管网进行新增漏损的监控，及时发现漏损，缩短漏点感知时间，提高检漏的工作效率，提升节水效果。

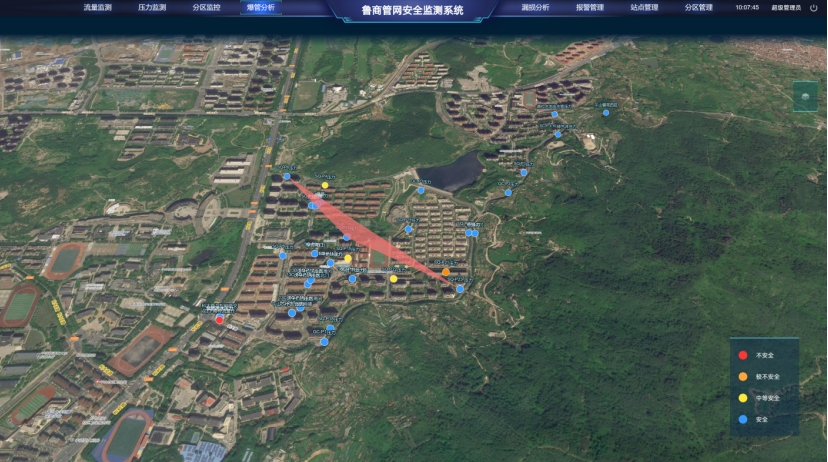

爆管分析
在管网压力监测点高频传输条件下，系统能够通过压力差分析，预测可能发生爆管的区域及受影响区域，一旦监测到异常，可以快速缩小排查范围。
流程管理
将管网日常工作的业务流程集成进来，包括调度管理、水质管理、探漏管理、工单管理等，帮助供水公司调度部门和管理部门完善工作流程，提高工作效率。
四、效益分析
通过本次项目的建设，建立了有效的管网安全监测和预警的手段，实现了漏损控制主动化管理，让供水管网运行风险预警更及时，定位更精准、抢修更高效，保障了供水管网的安全、提升了供水服务品质。
