一、背景介绍

　　近年来，随着物联网等技术的发展，消防管理部门为提升消防安全管理水平，加快落实消防安全责任制度，出台了相关的政策法规文件：

　　1、《关于全面推进“智慧消防”建设的指导意见》(以下简称《指导意见》)

　　2017年10月，公安部消防局颁布了《指导意见》(公消[2017]297号)，明确了城市消防远程监控系统的升级，实现火灾自动报警系统联网、消防水系统监测、电气火灾监测、消控室远程监控、安全通道和疏散通道的视频远程监控、APP实时动态监控等功能，全面提升社会单位消防安全管理水平和消防监督执法效能。

　　2、《关于深化消防执法改革的意见》(以下简称《意见》)

　　2019年5月，中共中央办公厅、国务院办公厅印发了《意见》(厅字[2019]34号)，指出要创新监管方式，完善“互联网+监管”执法工作机制，运用物联网和大数据技术，全时段、可视化监测消防安全状况，实时化、智能化评估消防安全风险，实现差异化精准监管。

　　3、《“十四五”国家消防工作规划》

　　2022年，国务院安委会发布的《“十四五”国家消防工作规划》中也提到，要积极融入“智慧城市”、“智慧应急”，深化“智慧消防”建设，补齐基础设施、网络、数据、安全、标准等短板，加快消防信息化向数字化智能化方向融合发展。

　　二、建设目标

　　充分利用物联网、大数据、云计算、移动互联网、人工智能等新技术，围绕消防安全相关的人、车、事、物、数，并打通与视频监控系统，整合地理基础数据，构建全域覆盖、全时可用、全局可视的火灾防控体系，全面提升社会火灾防控水平。

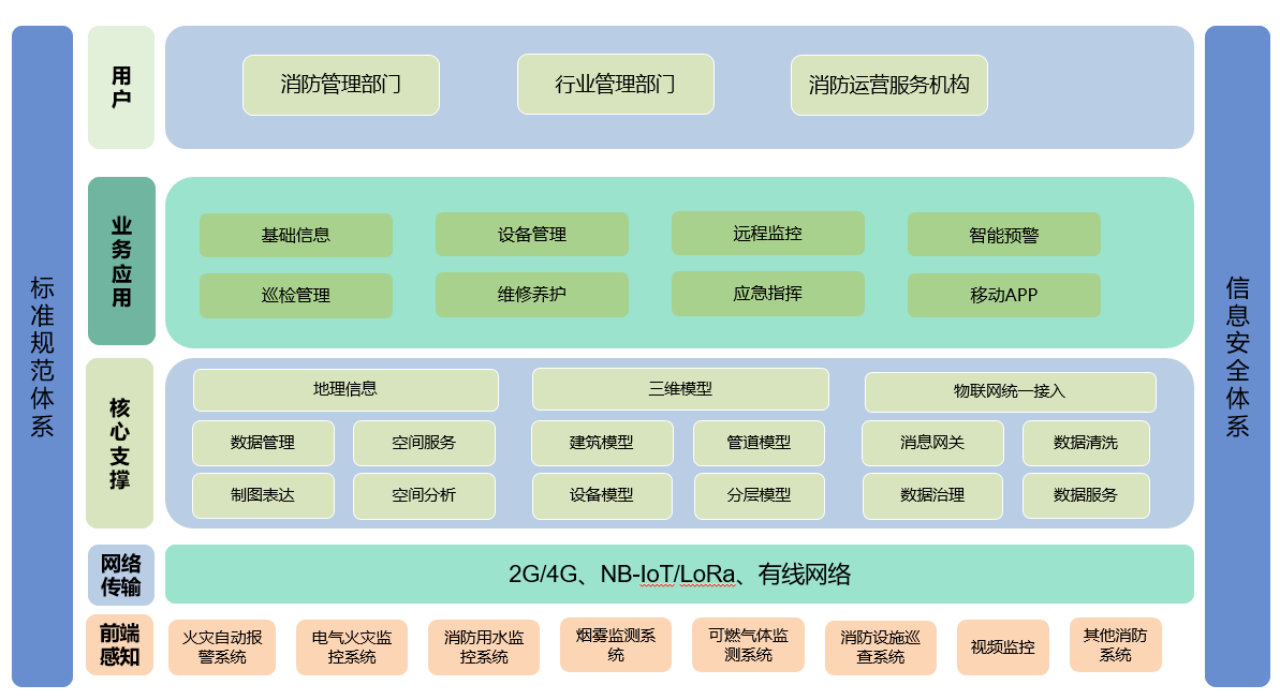

　　三、总体架构

　　3.1感知层

　　主要依赖传统消防系统、传感器和视频采集终端收集消防数据，如火灾报警、电气火灾监控、消防用水、烟雾、可燃气体监控、设施巡查及视频等，通过传感器或用户信息传输装置上传至平台。

　　3.2传输层

　　传输层主要依托于运营商或内部网络，保障感知层的数据能及时、准确、安全地传输到平台层，传输网络不限于2G/4G、NB-IoT/LoRa、有线网络等。

　　3.3支撑层

　　核心支撑以三维的地理信息为基础，叠加建筑、地上地下设施的三维模型以及物联感知信息，构建数据基座，支撑应用建设。

　　3.4应用层

　　应用层是面向最终用户的界面，提供各种功能和服务。包括但不限于人员管理、设备管理、远程监控、智能预警、应急指挥、巡检管理、维修养护、移动APP等功能。用户可以通过网页、移动应用或APP移动端访问这些服务。

　　四、平台功能

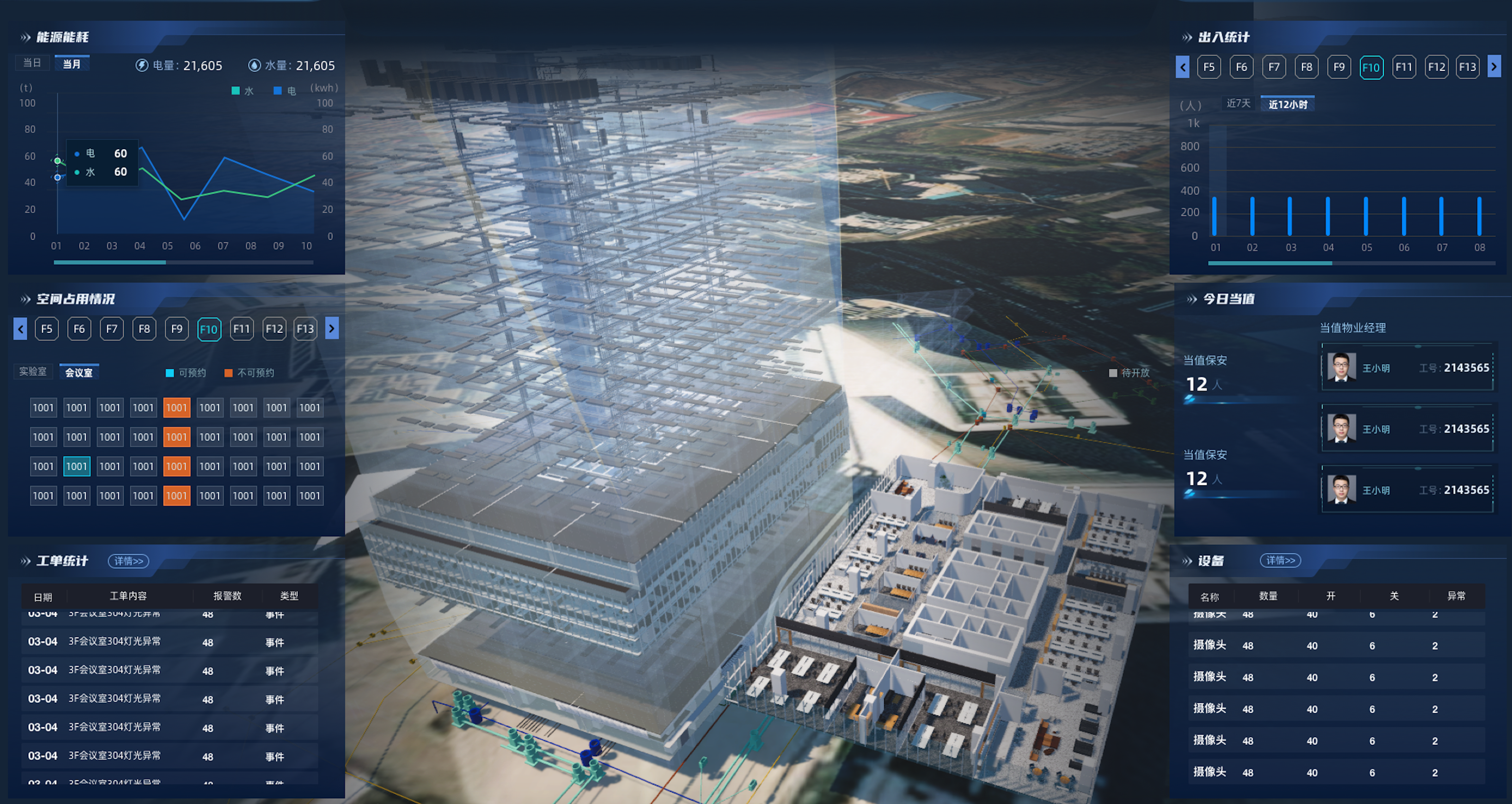

　　4.1三维建模

　　以建筑的BIM模型为主要三维结构造型、整体建筑结构、桥架、消防水及消火栓管道模型管线管道、根据数据定义模型的材质物理属性。主要模型为设备维护巡检等提供了空间参考和数字底座。

　　同时通过物联网技术，实时收集楼宇内各种设备、系统的运行数据，并将其集成到数字孪生平台中，以实现数据的可视化展示和分析。

　　4.2基础信息

　　采集信息包括单位基础信息、消防监管与主体责任信息。

　　包括单位基础信息：单位编码、单位名称、统一社会信用代码、行政区划、法人代表姓名、法人代表电话、法人代表公民身份号码等工商行业信息。

　　包括消防监管与主体责任信息：上级主管单位、消防安全责任人、消防安全责任人电话、安全责任人身份证、消防安全管理人、消防安全管理人电话、安全管理人身份证、消控室电话等。

　　同时，提供基本信息的查询，不同数据权限用户分配不同数据权限，查看其管理范围内的单位，不同功能权限用户分配增删改查操作权限。可通过名称、地址等多关键词搜索单位，可通过单位类型、行业等多分类方式筛选单位，可导出单位档案。

　　4.3设备管理

　　支持设备总数、在离线状态、设备状态(正常、故障)信息展示;

　　支持联网单位设备的状态信息，包括设备名称、所属区域、设备编号、在线状态、部件状态、巡检时间、操作等。其中操作包括故障修复时间、状态变化过程的历史记录等

　　支持按设备名称、设备类型、在线状态进行筛选查询;

　　支持支持联网单位设备运维情况 top10，包括设备在线率、正常率统计分析;

　　支持联网单位设备统计分析，对设备总数、在线数、离线数、正常数、故障数、在线率、正常率进行分析;

　　支持联网单位设备的操作记录;

　　支持联网单位设备信息导出。

　　4.4远程监控

　　平台支持对消防信息进行实时监测，实时监测值主要包括信号、电量、燃气浓度、剩余电流、电气温度、液位、水压等;

　　任意监测值异常时，设备状态为异常;

　　支持按类型(用电主机、用水主机、可燃气体报警器、感烟报警器、物联网消防报警网关、室外消火栓、电气温度传感器、剩余电流传感器、液位传感器、水压传感器)、监测值状态(正常、异常)进行筛选;

　　支持对名称或编号进行搜索;

　　支持自定义时间段，对历史监测信息进行查询，历史监测信息包含更新时间、监测量名称、最新数值、监测值状态等。

　　4.5智能预警

　　当前端感温火灾探测器、烟雾探测器等发出报警时，系统平台可以通过平面图、列表等形式实时显示报警信息、并提供图标闪烁、报警音提示。

　　系统支持消控设备设施平面图标注与显示。平台接收报警信息后，可以点击查看平面图查看报警点位位置信息。系统支持三维地图联动功能。

　　系统支持火灾报警视频联动。平台接收报警信息后，可以点击“查看视频”查看报警点位视频信息，快速、直观了解火警位置的现场情况。

　　系统支持报警处理任务APP推送，及时将消控报警信息的具体情况(如报警类型、报警时间、报警位置)发送给指定的安保消控人员，便于第一时间确认、处理消控报警事件，提高报警处理效率。

　　4.6巡检管理

　　巡检管理包括巡检计划、巡检任务、巡检记录、检查点管理和检查项管理等功能，在巡检的同时记录巡检轨迹。

　　巡检计划：实现巡检计划的制定、编辑、删除和查看功能。

　　巡检任务：展示当前登录用户需要执行的巡检任务信息，包括任务列表、任务状态、任务名称等。

　　巡检记录：实现巡检记录信息的查询和查看。

　　检查点管理：实现巡检任务中需要完成的检查点管理。

　　检查项管理：检查项管理实现巡检任务中需要完成的检查项管理。

　　4.7维修养护

　　故障上报：支持两种途径故障上报，分别是值班人员通过系统报警发现的故障、巡检人员在巡检过程中发现的故障。

　　维修任务：支持根据故障上报信息向维修人员发起维修任务，维修人员可以记录维修过程、结果及影像资料。维修完成后，发起人可确认是否解决问题，并对维修做出评价。

　　维修记录：记录维修过程，包括维修事项、发起人、地点、维修发起时间、维修结束时间、故障说明和维修详情，按照时间倒序排列。

　　维修统计：包括对维修设备数量、设备故障时间、设备完好率、设备维修次数、设备数量、设备完好率、维修次数等进行统计。

　　4.8应急指挥

　　系统接入自动火灾报警系统、视频烟火识别分析等监测火警，联动关联视频。消控室值班人员可通过查看报警设备位置、图纸信息、关联视频信息、现场确认等方式，确认是否发生真实火灾。确认真实火灾，可进入火灾处置流程，触发关联预案，通知干系人，处置后填写火警小结，完成火灾闭环。

　　4.9移动APP

　　主要模块分为任务提醒、工作台、通讯录和个人中心。任务提醒内容包括提醒信息、巡检任务、维修任务和维保任务的提醒。工作台分为巡检管理模块、维修养护模块和实时监测模块。通讯录实现联系人信息的查询与查看。个人中心实现个人信息展示、密码修改和加压处基本信息查看。
