skywalking快速入门

2024.10.22

1、概述

skywalking是一款分布式系统的应用程序性能监视工具，提供微服务的分布式追踪，服务网格遥测分析，度量聚合等功能。

　 2、整体架构

整个架构分为上、下、左、右四个部分：

　　上部分 Agent ：负责从应用中，收集链路信息，发送给 SkyWalking OAP服务器。目前支持 SkyWalking、Zikpin、Jaeger 等提供的 Tracing 数据信息。而我们目前采用的是，SkyWalking Agent 收集 SkyWalking Tracing 数据，传递给服务器。

　　下部分 SkyWalking OAP ：负责接收 Agent 发送的 Tracing 数据信息，然后进行分析(Analysis Core) ，存储到外部存储器( Storage )，最终提供查询( Query )功能。

　　右部分 Storage ：Tracing 数据存储。目前支持 ES、MySQL、Sharding Sphere、TiDB、H2 多种存储器。而我们目前采用的是 ES ，主要考虑是 SkyWalking 开发团队自己的生产环境采用 ES 为主。

　　左部分 SkyWalking UI ：负责提供控台，查看链路等等。

　　2.1环境搭建

　　本文为方便演示采用docker容器方式部署，数据存储采用es(同为docker容器部署).

　　2.1.1安装Skywalking OAP

　　在安装时需要注意版本选择,注意oap的版本需要和我们的es版本一致.此次安装选择es7版本对应OAP版本选择skywalking-oap-server:8.6.0-es7.

　　docker pull apache/skywalking-oap-server:8.6.0-es7

　　2.1.2启动Skywalking OAP容器

　　docker run \

　　--name skywalking-oap \

　　--restart always \

　　-p 11800:11800 \

　　-p 12800:12800 -d \

　　--privileged=true \

　　-e TZ=Asia/Shanghai \

　　-e SW_STORAGE=elasticsearch7 \

　　-e SW_STORAGE_ES_CLUSTER_NODES=192.168.2.201:9200 \

　　-v /etc/localtime:/etc/localtime:ro \

　　apache/skywalking-oap-server:8.6.0-es7

　　2.1.3说明

　　-e SW_STORAGE=elasticsearch7:存储服务采用ElasticSearch7

　　-e SW_STORAGE_ES_CLUSTER_NODES=172.17.0.0.1:9200:存储服务路径(IP+Port)

　　2.2安装Skywalking UI

　　Skywalking UI是对Skywalking收集到的数据进行分析展示的控制台服务，所以需要指定Skywalking OAP服务地址

　　docker pull apache/skywalking-ui:8.6.0

　　2.2.1启动Skywalking UI容器

　　docker run \

　　--name skywalking-ui \

　　--restart always \

　　-p 8091:8080 -d \

　　--privileged=true \

　　--link skywalking-oap:skywalking-oap \

　　-e TZ=Asia/Shanghai \

　　-e SW_OAP_ADDRESS=192.168.2.201:12800 \

　　-v /etc/localtime:/etc/localtime:ro \

　　apache/skywalking-ui:8.6.0

　　2.2.2说明

　　-p 8091:8080:Skywalking UI映射端口为8091

　　-e SW_OAP_ADDRESS=192.168.1.2:12800:指定Skywalking OAP服务地址

　　当两个容器都启动完毕之后,访问服务器地址加端口即可进入到skywalking控制台.

要实现对服务的监控需要在skywalking官网下载agent探针并且在服务中进行配置.

　　3、agent探针下载

　　在探针下载完成之后,需要在服务的主pom文件中进行配置依赖整合logback

<dependency>
<groupId>org.apache.skywalking</groupId>
<artifactId>apm-toolkit-logback-1.x</artifactId>
<version>9.0.0</version>
</dependency>
<dependency>
<groupId>org.apache.skywalking</groupId>
<artifactId>apm-toolkit-trace</artifactId>
<version>9.0.0</version>
</dependency>

　　增加logback.xml配置

<appender name="sky_log" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender">
    <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
<layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
<pattern>[%tid] ${console.log.pattern}</pattern>
</layout>
<charset>utf-8</charset>
    </encoder>
</appender>

<root level="info">
    <appender-ref ref="sky_log"/>
</root>

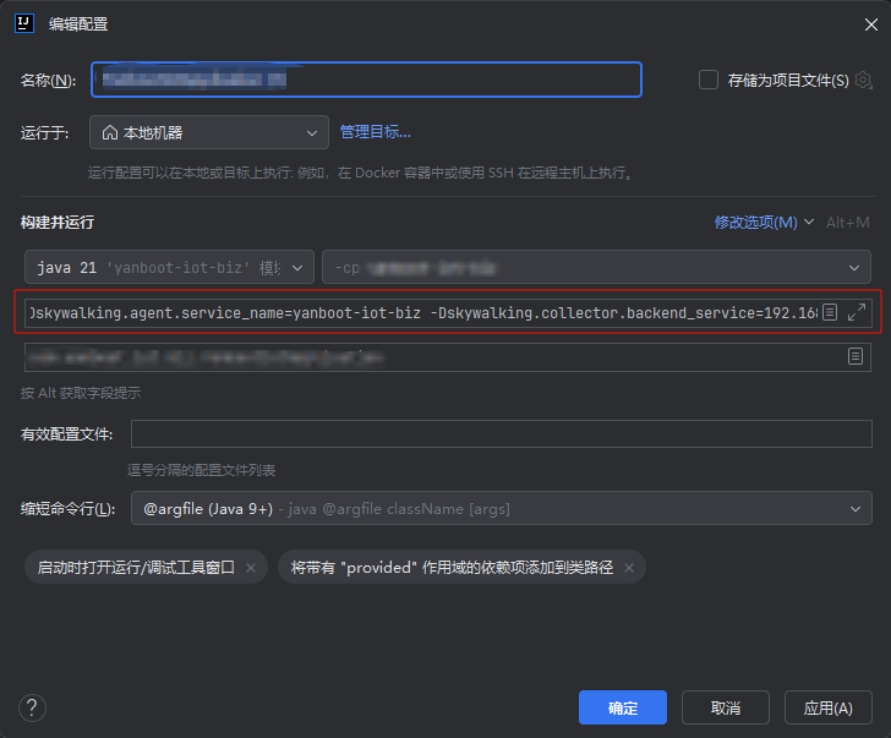

　　3.1探针下载完毕之后,在使用idea启动服务时须在对应springboot服务配置jvm参数

-javaagent:D:\sky\skywalking-agent.jar // agent包绝对路径

　　-Dskywalking.agent.service_name=study_logback // 所监控的服务名

　　-Dskywalking.collector.backend_service=127.0.0.1:11800 // OAP服务的地址

　　3.1.1说明

　　javaagent:D:\sky\skywalking-agent.jar：指定Skywalking代理(Java探针)的路径，它负责收集应用程序的性能指标和调用链路数据。

　　Dskywalking.agent.service_name=study_logback：设置当前Java应用在Skywalking中的服务名称为“study_logback”，便于在监控界面中识别和区分不同服务。

　　Dskywalking.collector.backend_service=127.0.0.1:11800：配置Skywalking后端Collector服务地址和端口，该Java应用通过此地址将收集到的数据上报至Skywalking OAP Server进行分析和存储。这里设置的是本地回环地址(localhost)，端口号为11800。

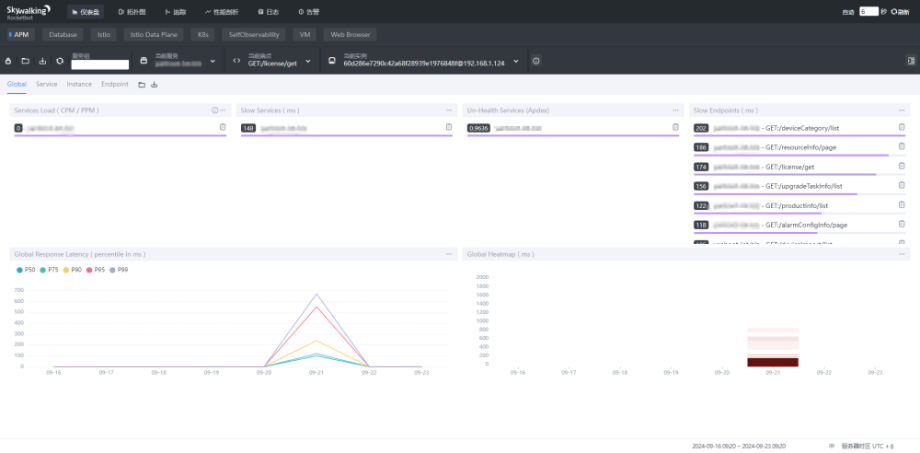

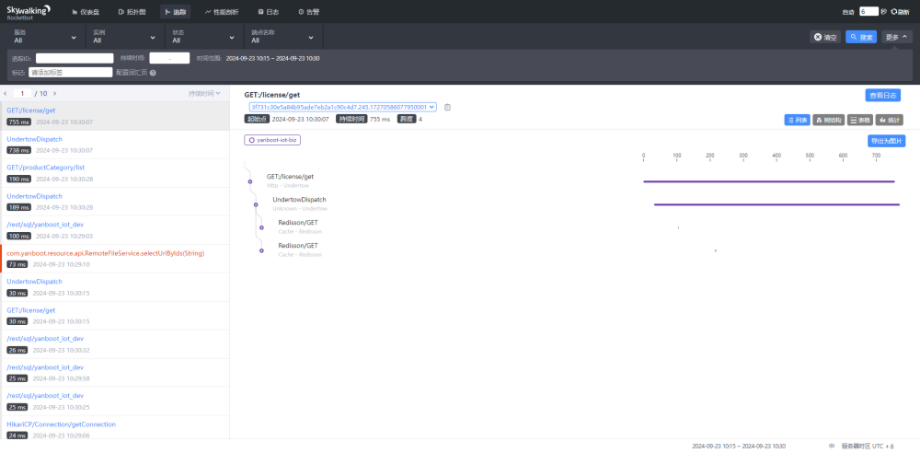

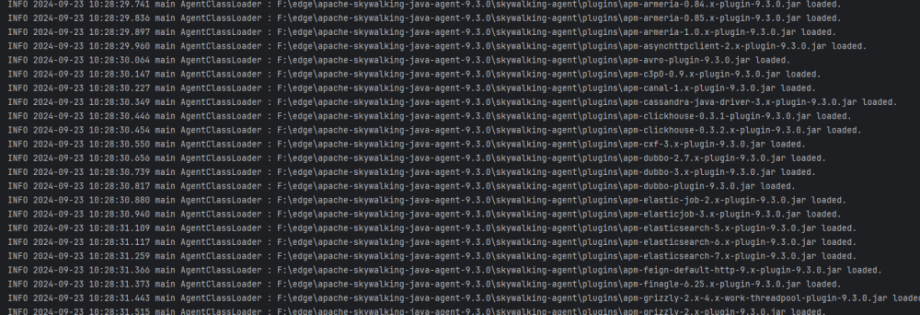

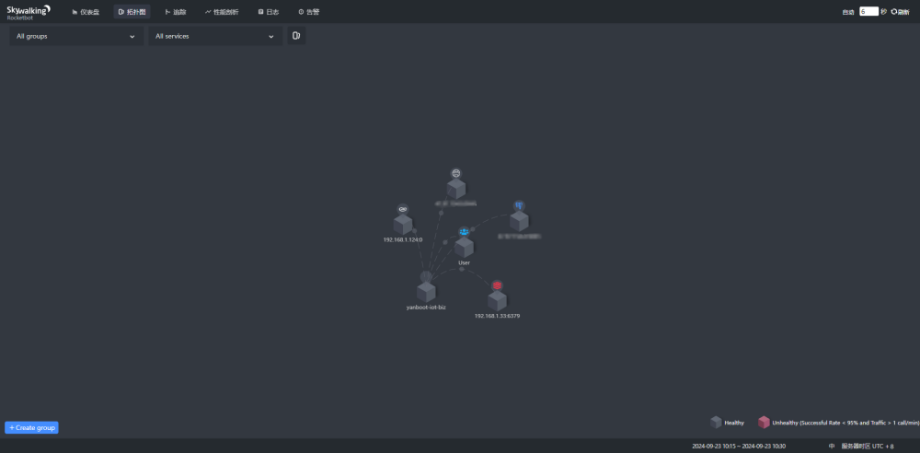

　　4、启动测试
